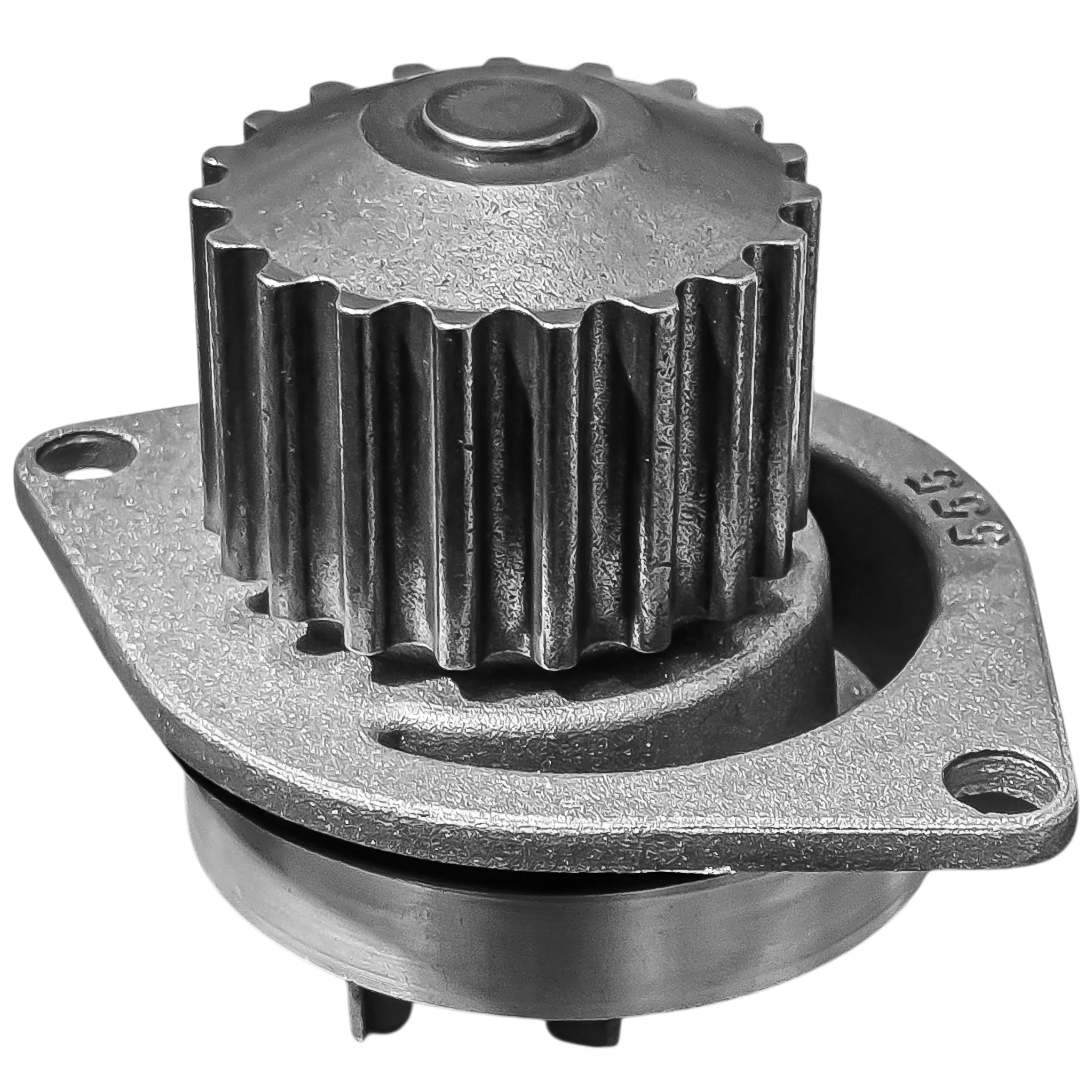

واترپمپ خودرو شاهین پلاس و پارس سوخت آما مدل ME16 یکی از اساسیترین و راهبردیترین اجزای سیستم مدیریت حرارتی در جدیدترین نسل پیشرانههای خودروسازی داخلی به شمار میرود. شرکت سایپا با عرضه خودروی شاهین پلاس و تجهیز آن به پیشرانه جدید ME16 (نسخه بومیسازیشده پیشرانه فرانسوی EC5)، تحول بزرگی در توان و راندمان این پلتفرم ایجاد کرد. پیشرانه ME16 با برخورداری از ۱۶ سوپاپ و سامانه زمانبندی متغیر میلسوپاپ (CVVT)، حرارت احتراق بالاتری نسبت به موتورهای قدیمی تولید میکند؛ از این رو حفظ جریان مداوم، آرام و پرفشار مایع خنککننده (Coolant) برای بقای سرسیلندر و بلوک موتور حیاتی است. جهت بررسی قیمت و خرید این قطعه استاندارد میتوانید به فروشگاه اینترنتی دارایدک مراجعه فرمایید.
شرکت نامآشنای «سوختآما» به عنوان یکی از قطبهای تخصصی تولید پمپهای مکانیکی و هیدروستاتیک خودرو در کشور، با همراهی شبکه توزیع بازرگانی پارس (طرح تجاری نوا فورس)، اقدام به تولید و روانه بازار کردن واترپمپ خودرو شاهین پلاس و پارس سوخت آما مدل ME16 با کیفیت منطبق بر خط تولید کرده است. در این تحلیل فنی جامع، ساختار مهندسی، آناتومی قطعات، نکات نصب و عیبیابی این واترپمپ را به صورت موشکافانه تشریح خواهیم کرد.
ساختار متالورژیک و ویژگیهای مهندسی واترپمپ ME16 سوختآما
طراحی سیستم خنککاری در موتور ME16 شاهین پلاس با الهام از پیشرانههای مدرن PSA صورت پذیرفته است. در این پیشرانه، واترپمپ مستقیماً توسط تسمه تایمینگ به حرکت درمیآید و سرعت چرخش آن با دور میللنگ همگام است. بنابراین، هرگونه نقص در بالانس شفت، کیفیت فیبر و فنر یا جنس پوسته میتواند مستقیماً تسمه تایم را تخریب کرده و به کج شدن سوپاپها منجر شود.
مشخصات ساختاری واترپمپ خودرو شاهین پلاس و پارس سوخت آما مدل ME16 عبارتند از:
- پوسته دایکست آلومینیومی مستحکم: بدنه این واترپمپ از آلیاژ آلومینیوم با خلوص بالا تحت فشار قالبگیری شده است که باعث مقاومت در برابر پدیده خستگی فلز، شوکهای حرارتی ناگهانی و اثرات خورنده گلیکول (مایع ضدیخ) میشود.
- پروانه هیدرودینامیکی با راندمان انتقال بالا: انحنای هندسی پرههای آبپخشکن به گونهای طراحی شده که حتی در حالت دور آرام در ترافیکهای سنگین تابستانی، حجم دبی مورد نیاز برای خنکسازی سرسیلندر را تأمین کرده و در دورهای بالا (Redline) مانع از پدیده مخرب کاویتاسیون (Cavitation) گردد.
- آببند مکانیکی دوبل (Mechanical Face Seal): سیستم فیبر و فنر این قطعه با متریال سرامیک-کربن و فنر استنلساستیل ضدزنگ تولید شده که حداکثر مقاومت را در برابر سایش دورانی و فشارهای هیدرواستاتیک بالا ارائه میدهد.
- بلبرینگ شفت سختکاریشده (Heavy-Duty Spindle Bearing): یاتاقان داخلی این قطعه از نوع بلبرینگ-رولربیرینگ ترکیبی بوده و با گریس پایه لیتیوم مقاوم به دما پر شده تا در برابر کشش جانبی تسمه تایم هیچگونه لقی شعاعی یا محوری پیدا نکند.
برای مقایسه و مشاهده سایر لوازم موتوری و لوازم یدکی مصرفی خودروها، از بخش قطعات خودرو و موتورسیکلت دیدن فرمایید.
تطبیق فنی: خودروهای سازگار با واترپمپ ME16
واترپمپ خودرو شاهین پلاس و پارس سوخت آما مدل ME16 به دلیل پیروی از الگوهای پیشرانه EC5 و TU5P، با خودروهای زیر سازگاری کامل دارد:
- سایپا شاهین پلاس اتوماتیک: مجهز به گیربکس ۶ سرعته خودکار DAE و پیشرانه ۱۶ سوپاپ تنفس طبیعی ME16.
- شاهین پلاس دندهای: مجهز به گیربکس دستی ۵ سرعته و پیشرانه ME16.
- پروژه پارس P90 (کادیلا / ساندرو ایرانی): که از پلتفرم مشترک پیشرانه ME16 بهره میبرد.
- خودروهای مجهز به موتور EC5: از نظر فاصله پایهها، قطر گلویی هوزینگ و عمق قرارگیری پروانه در بلوک موتور.
نکته فنی مهم: لطفاً توجه داشته باشید که واترپمپ موتور ME16 با واترپمپ موتور M15 توربوشارژ (شاهین معمولی G و GL مجهز به موتور ۸ سوپاپ تیبا تقویتشده) کاملاً متفاوت بوده و به هیچ عنوان به دلیل تفاوت در تعداد پیچهای هوزینگ و مکانیزم چرخش، قابل جابهجایی نیستند. برای دسترسی به قطعات مدلهای مختلف میتوانید از دستهبندی فروشگاه تخصصی دارایدک استفاده کنید.
پیامدهای عدم کارکرد صحیح واترپمپ در پیشرانه شاهین پلاس
پیشرانه ME16 از بلوک چدنی ارتقایافته و سرسیلندر آلومینیومی ۱۶ سوپاپ دقیق استفاده میکند. دمای کاری این موتور به دلیل استانداردهای آلایندگی یورو ۵ بالاتر از موتورهای قدیمی تنظیم شده است؛ در نتیجه افت راندمان واترپمپ خودرو شاهین پلاس و پارس سوخت آما مدل ME16 اثرات زیانبار زیر را در پی خواهد داشت:
۱. سوختن و دفرمه شدن واشر سرسیلندر چندلایه فلزی (MLS)
عدم تخلیه حرارت از کانالهای میانی بوشهای سیلندر موجب تاب برداشتن سطح پیشانی سرسیلندر و اختلاط آب و روغن میشود.
۲. آسیب بحرانی به تسمه تایم و سوپاپها
از آنجا که واترپمپ در مسیر تسمه تایم قرار دارد، هرگونه گریپاژ بلبرینگ شفت پمپ آب باعث رد کردن دندانه تسمه تایم، برخورد پیستون با سوپاپها و کج شدن تمامی ۱۶ سوپاپ پیشرانه میگردد.
۳. اختلال در خنککاری مبدل حرارتی گیربکس اتوماتیک
در شاهین پلاس اتوماتیک، خنککن روغن گیربکس (Transmission Oil Cooler) به مدار رادیاتور اصلی و واترپمپ وابسته است؛ بالا رفتن دمای آب مستقیماً باعث داغ شدن روغن گیربکس و ضربه زدن در تعویض دندهها میشود.
علائم و نشانههای خرابی واترپمپ شاهین پلاس ME16
رانندگان و تکنسینها با مشاهده علائم زیر باید بلافاصله نسبت به تعویض واترپمپ اقدام نمایند:
- نشت مایع ضدیخ از سوراخ تخلیه اضطراری (Weep Hole): ایجاد رد خشکشده رنگی زیر قاب تسمه تایم نشاندهنده استهلاک فیبر و فنر مکانیکی است.
- شنیده شدن صدای سایش یا زوزه از داخل قاب تایم: خراب شدن ساچمههای یاتاقان واترپمپ صدایی یکنواخت و شبیه به کشیده شدن فلز روی فلز تولید میکند.
- بالا رفتن ناگهانی آمپر آب: بالا رفتن دمای موتور به ویژه در شیبها و روشن ماندن ممتد دور تند فن رادیاتور به دلیل هرز چرخیدن پروانه روی شفت.
- لقی و بازی محوری دندهپولی واترپمپ: در زمان تعویض تسمه تایم، در صورت داشتن هرگونه تکان جانبی پولی با دست، تعویض کامل واترپمپ الزامی است.
دستورالعمل تعویض و نصب مهندسی واترپمپ سوختآما مدل ME16
نصب واترپمپ خودرو شاهین پلاس و پارس سوخت آما مدل ME16 نیازمند ابزار تایمینگ تخصصی موتورهای سری EC5/TU5P است و باید طبق مراحل زیر اجرا شود:
- خنکسازی و تخلیه مایع مدار: موتور باید کاملاً به دمای محیط رسیده باشد. مایع کولنت قدیمی را از طریق شیر تخلیه زیر رادیاتور خارج کنید.
- پین کردن میللنگ و میلسوپاپها: با استفاده از ابزار مخصوص قفلکن تایم، وضعیت پیستونها و میلسوپاپهای دود و هوا را تثبیت کرده و تسمه تایم را به آرامی دمونتاژ کنید.
- باز کردن واترپمپ فرسوده: پیچهای نگهدارنده هوزینگ را باز کرده و پمپ آب کهنه را جدا نمایید.
- تمیزکاری بینقص سطح بلوک سیلندر: نشیمنگاه واترپمپ روی بلوک موتور را از هرگونه لجن، جرم و اثرات واشر قبلی کاملاً پاک و خشک نمایید. هشدار: به هیچ وجه از چسبهای سیلیکونی غیرحرفهای و ضخیم استفاده نکنید، زیرا تکههای چسب کنده شده و مجاری باریک سرسیلندر را مسدود میکنند.
- نصب واشر آببندی نو: واشر استاندارد موجود در جعبه محصول سوختآما را در محل تعبیه کرده و واترپمپ را به صورت کاملاً گونیا روی بلوک قرار دهید.
- بستن پیچها با آچار ترکمتر: پیچهای واترپمپ را به صورت متقاطع و با گشتاور استاندارد کارخانه (حدود ۱۰ تا ۱۲ نیوتنمتر) سفت نمایید تا از شکستن گوشوارههای آلومینیومی جلوگیری شود.
- تنظیم کشش استاندارد تسمه تایم: تسمه تایم نو را جایگذاری کرده و با شاخص تسمهسفتکن خودکار، کشش را کالیبره کنید.
- تزریق ترکیب استاندارد آب مقطر و ضدیخ و هواگیری: مدار را با ضدیخ پایه آلی (OAT) پر کرده و از پیچ هواگیری هوزینگ ترموستات، هوای محبوس را تخلیه نمایید.
جهت یافتن و سفارش سریع سایر قطعات یدکی اختصاصی این موتور میتوانید از ابزار جستجوی قطعات شاهین پلاس در دارایدک استفاده نمایید.
بررسی فنی مکانیکال سیل و کاویتاسیون در سیستمهای خنککاری مدرن
جهت کسب آگاهی عمیقتر در مورد اصول علمی کارکرد پمپهای آب موتورهای احتراق داخلی و آنالیز تخریب ناشی از فرسایش هیدرولیکی، مطالعه مقاله مرجع VehicleServicePros Water Pump Failure Modes and Diagnostics پیشنهاد میشود.
جمعبندی و ارزش خرید
واترپمپ خودرو شاهین پلاس و پارس سوخت آما مدل ME16 محصولی باکیفیت و مهندسیشده است که تمامی الزامات فنی برای مهار حرارت پیشرانه مدرن ME16 را فراهم میسازد. کیفیت بالای ریختهگری پوسته سوختآما در کنار بهرهمندی از پروانه مقاوم و بلبرینگ تقویتشده، آرامش خاطر راننده را در ترددهای طولانی تضمین میکند. این قطعه با تضمین اصالت فیزیکی کالا در دارایدک آماده سفارشگذاری آنلاین است.
